En tant que passionné d'automobile, je sais à quel point il est crucial de comprendre chaque composant de son moteur. Cet article est votre guide complet pour démystifier la plaque sandwich pour filtre à huile : nous allons explorer son utilité, vous aider à choisir le modèle parfait pour votre véhicule et vous accompagner pas à pas pour une installation réussie.
Ajouter des sondes ou un radiateur d'huile le rôle clé de la plaque sandwich.
- Utilité principale : Sert d'adaptateur qui se monte entre le bloc moteur et le filtre à huile.
- Deux fonctions clés : Permet d'ajouter des sondes (température, pression) ou de brancher un radiateur d'huile externe.
- Types de modèles : Existe en version simple (porte-sondes) ou thermostatique (indispensable pour un radiateur sur un véhicule de route).
- Critère d'achat crucial : La compatibilité du filetage (ex: M20x1.5, 3/4-16UNF) avec votre moteur est impérative.
À quoi sert une plaque sandwich pour filtre à huile ?
La plaque sandwich pour filtre à huile est un composant ingénieux, souvent sous-estimé, qui se positionne directement entre le bloc moteur et le filtre à huile. Son rôle est de transformer cette interface simple en un point stratégique pour l'optimisation et la surveillance de votre moteur. En tant qu'expert, je peux vous assurer que cet adaptateur est bien plus qu'une simple entretoise ; il ouvre la porte à deux fonctions vitales pour la santé et la performance de votre moteur.- Monitoring avancé (ajout de sondes) : C'est l'une des fonctions les plus courantes. La plaque sandwich est équipée de ports filetés qui permettent d'installer des sondes de température et de pression d'huile. Pourquoi est-ce si important ? Parce que ces données en temps réel vous donnent une vision précise de l'état de votre lubrification. Une chute de pression peut indiquer un problème imminent, tandis qu'une température excessive est un signe clair de surchauffe. Pour les véhicules de sport ou préparés, cette surveillance est absolument cruciale pour prévenir les dommages coûteux.
- Refroidissement optimisé (radiateur d'huile externe) : La seconde fonction, tout aussi essentielle, est de dériver le circuit d'huile vers un radiateur externe. Dans les conditions de conduite exigeantes que ce soit sur piste, en rallye ou même lors de longs trajets avec une charge lourde l'huile moteur peut atteindre des températures critiques, perdant ainsi ses propriétés lubrifiantes. En acheminant l'huile chaude vers un radiateur dédié, on abaisse significativement sa température, garantissant une meilleure protection du moteur et une longévité accrue des composants. C'est une modification que je recommande fortement pour toute application où le moteur est fortement sollicité.
Comment bien choisir votre plaque sandwich ?
Le choix de la bonne plaque sandwich n'est pas à prendre à la légère. Il ne s'agit pas seulement de prendre le premier modèle venu, mais de s'assurer qu'il corresponde parfaitement à vos besoins et aux spécificités de votre véhicule. Laissez-moi vous guider à travers les options.
Plaque simple ou thermostatique : laquelle choisir ?
La distinction entre une plaque simple et une plaque thermostatique est fondamentale, surtout si vous envisagez d'ajouter un radiateur d'huile. Voici un tableau comparatif pour vous aider à y voir plus clair :
| Type de plaque | Usage recommandé et caractéristiques |
|---|---|
| Plaque simple (porte-sondes) |
|
| Plaque thermostatique |
|
Les critères techniques à vérifier avant l'achat
Une fois le type de plaque choisi, il est impératif de valider certains critères techniques pour garantir la compatibilité et la facilité d'installation. Voici ma checklist essentielle :
- Le filetage de l'adaptateur : C'est le critère le plus critique. Le filetage de la plaque sandwich doit correspondre parfaitement à celui du support de filtre à huile de votre moteur. Les filetages courants sont M20x1.5 ou 3/4-16UNF. Une erreur ici rendra l'installation impossible ou pire, entraînera des fuites catastrophiques. Vérifiez impérativement cette information dans le manuel de votre véhicule ou sur des forums spécialisés.
- Le nombre et le type de ports pour les sondes : Réfléchissez au nombre de capteurs que vous souhaitez installer (température, pression, etc.). La plupart des plaques offrent entre 2 et 4 ports. Ces ports sont généralement au format 1/8" NPT. Assurez-vous d'avoir suffisamment de ports pour toutes vos sondes, et qu'ils soient du bon format.
- L'encombrement disponible : La plaque sandwich ajoute une épaisseur entre le bloc moteur et le filtre. Cela décale le filtre vers le bas. Avant l'achat, mesurez l'espace disponible autour de votre filtre à huile actuel pour vous assurer que la plaque et le nouveau filtre (qui sera légèrement plus bas) ne heurteront aucune autre pièce du moteur, comme un support moteur, un collecteur ou un élément de châssis. C'est un détail souvent négligé qui peut transformer une installation simple en un véritable casse-tête.

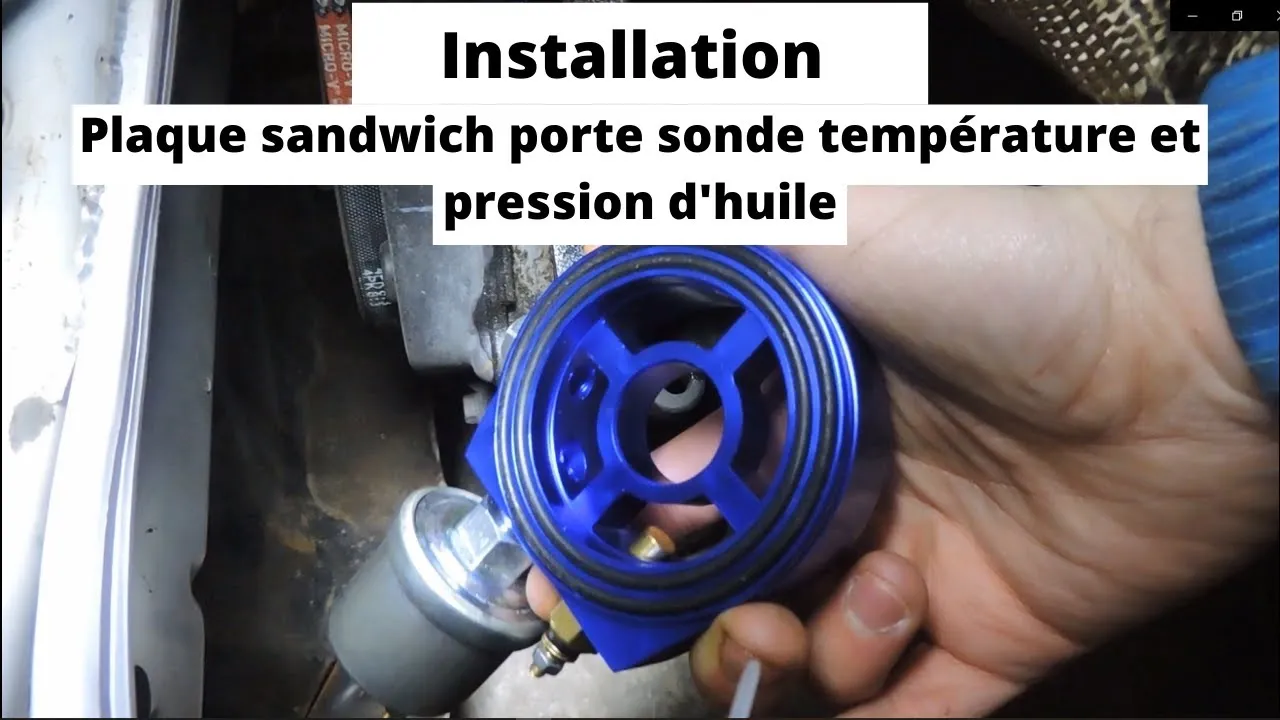

Guide d'installation de votre plaque sandwich
L'installation d'une plaque sandwich est une opération à la portée d'un mécanicien amateur averti, mais elle exige rigueur et méthode. Suivez mes conseils pour une installation sans accroc.
L'outillage nécessaire pour le montage
Avant de commencer, assurez-vous de disposer de tout le matériel nécessaire. Une bonne préparation est la clé d'un montage réussi :
- Clé à filtre à huile (à sangle, à griffes ou à cloche, selon votre filtre)
- Clé dynamométrique (indispensable pour le serrage au couple)
- Jeu de clés plates et à douilles
- Bac de vidange d'huile
- Huile moteur neuve (quantité suffisante pour la vidange + appoint)
- Nouveau filtre à huile (compatible avec votre véhicule)
- Chiffons propres et dégraissant
- Frein-filet faible ou moyen (pour les bouchons des ports non utilisés)
- Gants de protection
Les étapes clés de l'installation
Voici le processus étape par étape pour installer votre plaque sandwich en toute sécurité :
- Vidange de l'huile moteur : Commencez par vidanger l'huile moteur. C'est le moment idéal pour le faire, car vous allez de toute façon retirer le filtre. Laissez l'huile s'écouler complètement.
- Dépose de l'ancien filtre à huile : Une fois la vidange terminée, dévissez et retirez l'ancien filtre à huile. Attention, il peut encore contenir un peu d'huile.
- Nettoyage méticuleux du plan de joint : C'est une étape cruciale pour éviter les fuites. Nettoyez soigneusement le plan de joint sur le bloc moteur où le filtre et la plaque sandwich vont se fixer. Assurez-vous qu'il ne reste aucun résidu de l'ancien joint, aucune saleté ou trace d'huile. Utilisez un chiffon propre et, si nécessaire, un peu de dégraissant.
- Installation des sondes et/ou bouchons sur la plaque : Vissez les sondes de température et de pression (si vous en utilisez) dans les ports correspondants de la plaque sandwich. Si certains ports ne sont pas utilisés, vissez les bouchons fournis et appliquez une goutte de frein-filet sur leur filetage pour éviter qu'ils ne se desserrent avec les vibrations. Serrez-les au couple recommandé par le fabricant des sondes ou de la plaque.
- Montage de la plaque sandwich : Vissez l'adaptateur central de la plaque sandwich sur le support de filtre à huile du bloc moteur. Ensuite, positionnez la plaque sandwich elle-même, en vous assurant que le joint d'étanchéité est correctement en place et non pincé. Serrez l'ensemble au couple préconisé par le fabricant de la plaque sandwich à l'aide de votre clé dynamométrique. Un serrage insuffisant ou excessif est une cause fréquente de fuite.
- Pose du nouveau filtre à huile : Lubrifiez légèrement le joint en caoutchouc du nouveau filtre à huile avec un peu d'huile moteur propre. Vissez le nouveau filtre sur la plaque sandwich. Serrez-le à la main jusqu'à ce que le joint touche la plaque, puis serrez d'un quart à un demi-tour supplémentaire, selon les indications du fabricant du filtre. Ne le serrez pas excessivement avec une clé, car vous risquez d'endommager le joint ou le filetage.
- Remplissage d'huile et vérification finale : Remplissez le moteur avec la quantité d'huile neuve recommandée. Démarrez le moteur et laissez-le tourner au ralenti pendant quelques minutes. Pendant ce temps, surveillez attentivement la plaque sandwich et le filtre pour détecter toute trace de fuite. Éteignez le moteur, attendez quelques minutes pour que l'huile redescende, puis vérifiez le niveau d'huile et ajustez si nécessaire.
Lire aussi : FAP bouché ? Prix du changement (700-2500€) et l'option nettoyage.
Dépannage : que faire en cas de problème ?
Malgré toute la rigueur, des problèmes peuvent survenir. Pas de panique, la plupart sont identifiables et réparables.
Identifier et réparer une fuite d'huile
La fuite d'huile est, de loin, le problème le plus fréquent après l'installation d'une plaque sandwich. Une fuite peut être dangereuse et doit être corrigée immédiatement. Voici les causes les plus courantes et leurs solutions :
-
Joint mal positionné ou de mauvaise qualité :
- Cause : Le joint torique de la plaque sandwich ou du filtre à huile n'est pas correctement assis, est pincé, déchiré, ou est de mauvaise qualité.
- Solution : Démontez la plaque et le filtre. Inspectez les joints. Remplacez tout joint endommagé ou de qualité douteuse. Assurez-vous que les joints sont bien lubrifiés et correctement positionnés avant de remonter.
-
Serrage insuffisant de l'adaptateur/plaque :
- Cause : La plaque ou l'adaptateur central n'a pas été serré au couple spécifié.
- Solution : Vérifiez le couple de serrage avec une clé dynamométrique et resserrez si nécessaire selon les spécifications du fabricant.
-
Serrage excessif de l'adaptateur/plaque :
- Cause : Un serrage trop fort peut déformer le joint, fissurer la plaque ou le support moteur.
- Solution : Si vous suspectez un serrage excessif, démontez et inspectez les composants. Si des dommages sont visibles, un remplacement peut être nécessaire. Le respect du couple est primordial.
Corriger les mauvaises lectures des sondes
Si vos nouvelles sondes de température ou de pression affichent des valeurs erronées, plusieurs facteurs peuvent être en cause :
- Problèmes de masse : Une mauvaise connexion à la masse est une cause fréquente de lectures incorrectes ou intermittentes. Vérifiez les points de masse de vos capteurs et de votre tableau de bord.
- Capteur défectueux : Il arrive qu'un capteur neuf soit défectueux. Si vous avez la possibilité, testez-le avec un multimètre ou remplacez-le temporairement par un autre pour vérifier.
- Problème de câblage : Un fil coupé, un court-circuit ou une connexion lâche dans le câblage entre la sonde et l'affichage peut fausser les lectures. Inspectez visuellement le câblage et testez la continuité si vous avez un multimètre.
